Вихревые расходомеры

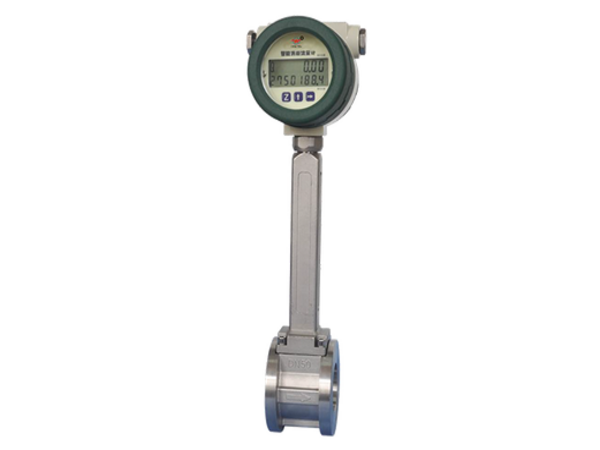

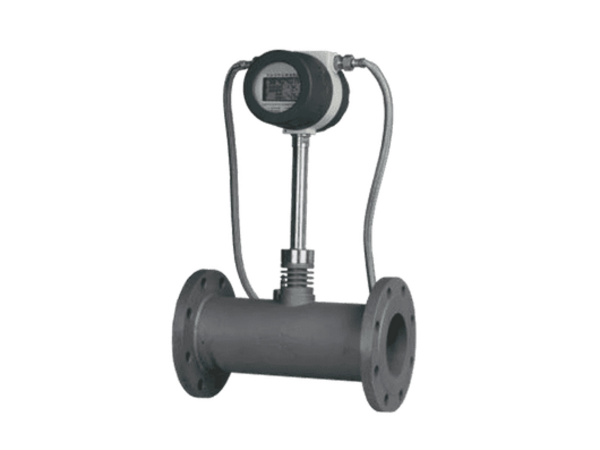

WP-LU вихревой расходомер

Вихревой расходомер работает по принципу вихрей Кармана. Он предназначен для измерения расхода жидкостей, газов и пара, а также мутных жидкостей с мелкими частицами и примесями. Устройство широко применяется в нефтехимической, фармацевтической, целлюлозно-бумажной, металлургической, энергетической, экологической и пищевой отраслях.

Подробности о продукте>>

Параметр	Описание

Измеряемая среда	Жидкости, газы (включая природный газ), пар (насыщенный и перегретый пар)
Номинальный диаметр	WP-LU трубный: DN15~DN300 (возможно расширение до DN10~DN500)
Класс точности	Газ без компенсации: DN15~DN25 — 1.5 класса; DN32~DN200 — 1.0 класса; DN250~DN300 — 1.5 класса; Жидкость без компенсации: DN15~DN300 — 1.0 класса; С температурно-давленной компенсацией: DN25~DN300 — 1.5 класса; Высокоточная версия: 1.0, 1.5 класса (0.5 и 0.2 класса поставляются по договоренности).
Диапазон измерений	При плотности газа 1,2 кг/м³: 8:1; При плотности жидкости 1000 кг/м³: 8:1; При другой плотности среды диапазон изменяется.
Диапазон расхода (высокоточная версия)	См. таблицы 2, 3, 4
Номинальное давление	Фланцевое зажимное исполнение: DN15~DN300 (рекомендуемое давление PN2,5 МПа); Фланцевое соединение: DN15~DN50 (рекомендуемое давление PN2,5 МПа); DN65~DN200 (рекомендуемое давление PN1,6 МПа); DN250~DN300 (рекомендуемое давление PN1,0 МПа); Примечание: зажимные вихревые расходомеры используют специальные фланцы от производителя, поставляются в комплекте с ответными фланцами; Фланцы фланцевых вихревых расходомеров соответствуют стандарту GB/T 9119-2010; Рекомендуемое давление является заводским значением, другие классы давления или фланцевые стандарты поставляются по договоренности.
Температура среды	WP-LU трубный: -40 ℃ ~ +260 ℃, -40 ℃ ~ +300 ℃
Условия окружающей среды	Температура окружающей среды: -20 ℃ ~ +55 ℃ (обычная версия), -20 ℃ ~ +40 ℃ (взрывозащищенная версия); Относительная влажность: 5% ~ 95% RH; Атмосферное давление: 86 кПа ~ 106 кПа
Электрический разъем	Внутренняя резьба M20×1.5 (другие типы разъемов поставляются по договоренности)
Степень защиты	IP65 (IP67, IP68 поставляются по договоренности)
Класс взрывозащиты	Искробезопасное исполнение, взрывозащищенное исполнение
Материал корпуса	Нержавеющая сталь (другие материалы поставляются по договоренности)
Потеря давления	ΔP ≤ 1,2 ρраб V² (ΔP в Па, ρраб в кг/м³, V в м/с)
