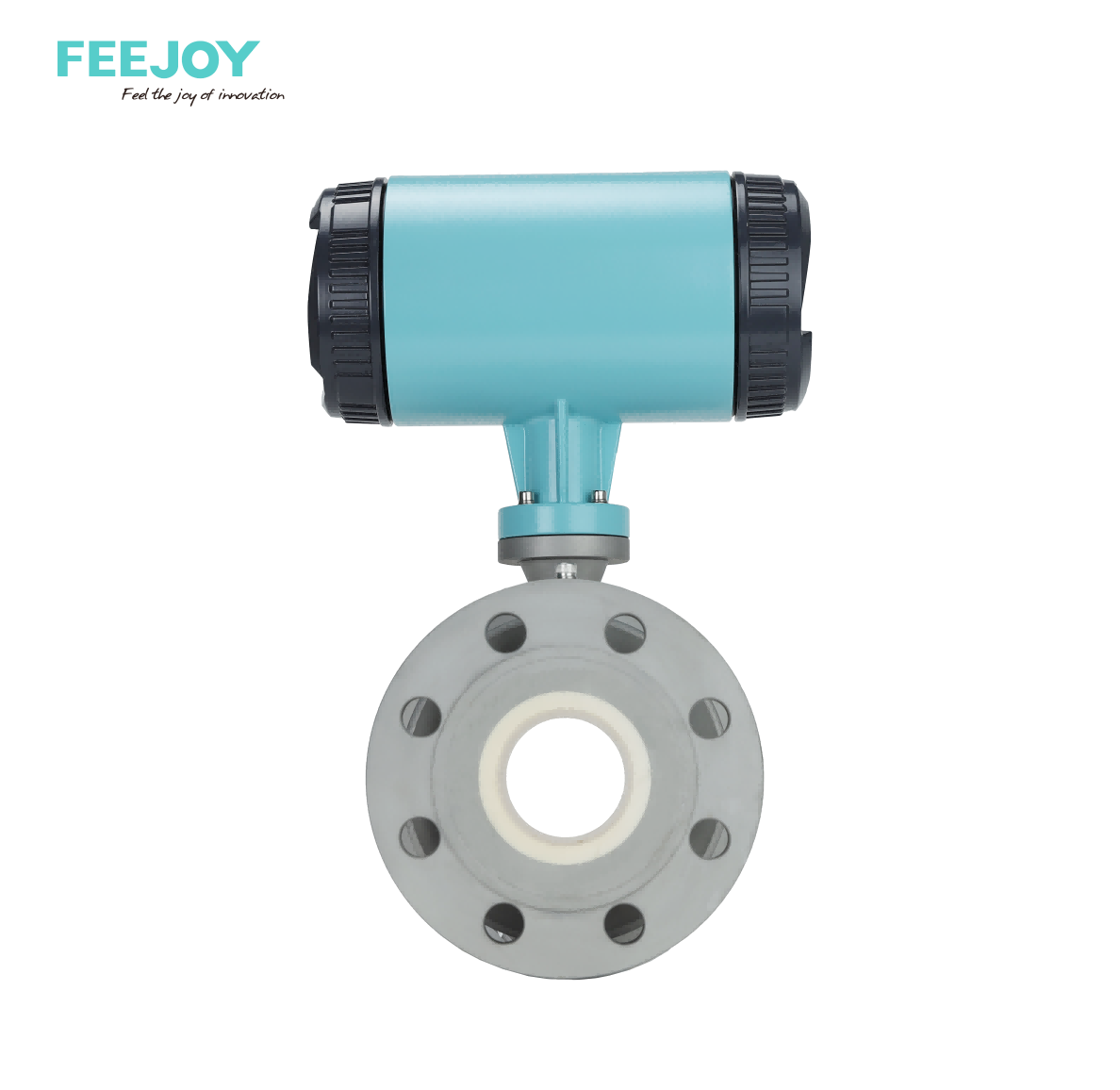

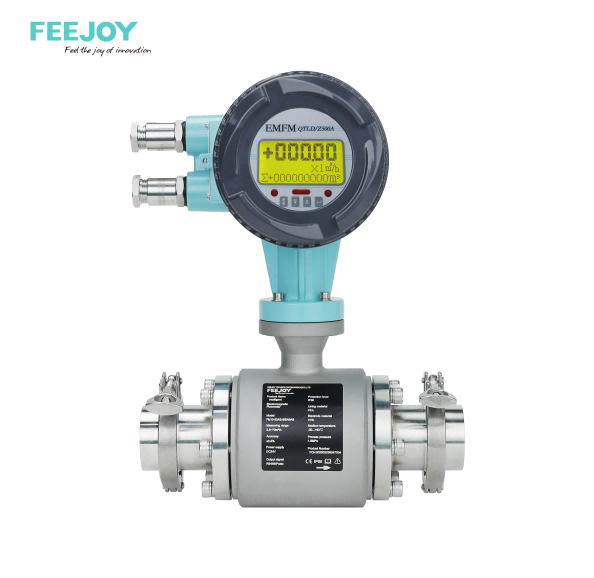

Расходомер серии FM10 состоит из датчика и преобразователя. Типовая структура датчика показана ниже: в измерительной трубе установлена магнитная возбуждающая катушка, а преобразователь подает на нее ток возбуждения для создания магнитного поля, которое заполняет измерительную трубу; одна или несколько пар электродов закреплены на внутренней стенке измерительной трубы (перпендикулярно направлению поля) для контакта с жидкостью, детектирования и вывода индуцированной электродвижущей силы, которая затем передается по кабелю на преобразователь для обработки сигнала. Изоляционная футеровка закреплена на внутренней стенке измерительной трубы, что обеспечивает высокую устойчивость и немагнитные свойства измерительной трубы. Футеровка контактирует с измеряемой жидкостью, а различные типы футеровок подбираются под разные жидкости с разной степенью агрессивности, абразивности или рабочей температуры.
